Универсальный мульти-измерительный прибор Частотомер, генератор, осциллограф, измеритель емкости и сопротивления

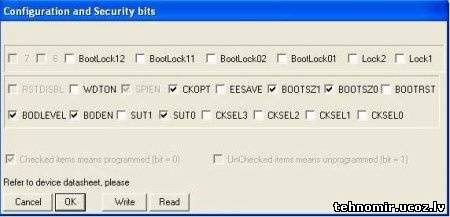

скачать статью,печатку прошивку,вы можете отсюда
Функциональные возможности

* Наличие функции измерение частоты с возможностью изменения времени измерения и выводом значение частоты и длительности на дисплей.
* Наличие функции генератора с возможностью изменение частоты во всем диапазоне с шагом 1-100 Гц и выводом значение частоты и длительности на дисплей.
* Наличие функции осциллограф – позволяющей визуализировать форму сигнала и измерить его амплитудное значение.
* Наличие функции измерения емкости позволяет измерять емкость во всем диапазоне
* Наличие функции измерения сопротивления позволяет измерят во всем диапазоне
* Наличие функции измерения напряжения в режиме осциллограф
* Наличие режима автокалибровки в режимах измерения емкости и измерения сопротивления
* Наличие входного универсального разъема для подключения кабеля для всех пяти режимов работы.
* Наличие символьного дисплея с подсветкой размером 2 строки по 16 символов.
* Наличие трех кнопок управления: «кнопка переключения режимов3»-3, «кнопка увеличения значения параметра»-1 и «кнопка уменьшения значения параметра»-2.

Технические характеристики

Простая и легко повторяемая схема!
Диапазон измерения частоты Гц 0.1-15000000
Диапазон генерации частоты Гц 0-100000
Количество точек по горизонтали для осциллографа Шт 16
Количество точек вывода по вертикале для осциллографа Шт 8
Диапазон чувствительности входа осциллографа В 0-5
Диапазон измерения емкости мкФ 0.00001 – 2000
Диапазон измерения сопротивления ОМ 1 - 200000000
Напряжение питания В 5
Рабочая температура оС 0 - +60
Размеры мм 150х150х50


Порядок работы

Включить прибор на экране дисплея временно (1 Сек) появится сообщение «Измерение R» и прибор перейдет в режим измерения сопротивления. Переход из одного режима в другой осуществляется циклически при помощи кнопки переключения режимов «3» в порядке: «Измерение R», «Измерение С», «Осциллограф», «Генератор», «Частотомер». При переходе из режима в режим осуществляется кратковременная индикация названия режима. В режиме «Генератор» изменение частоты генерации происходит кнопками «1» - (увеличение частоты) и «2» (уменьшение частоты). В режиме «Осциллограф» кнопками «1» и «2» производится изменение времени развертки, измерение уровня сигнала происходит автоматически с индикацией его значения. В режимах «Измерение емкости» и «Измерение сопротивления» переключение диапазонов измерения происходит автоматически. Калибровка нуля в этих режимах происходит нажатием и удержанием кнопки «1»,с последующей записью в память кнопкой «2» и калибровка по номиналу 1000 ом или 1000пф нажатием и удержанием кнопки «2» с последующей записью в память кнопкой «1».
Изменение время измерения частоты осуществляется кнопкой «1», позволяющей измерять частоту с точностью до 0.1 Гц. Само время измерения (Сек) индицируется в крайнем правом знакоместе верхней строки.

Еще раз о калибровке:



калибруется при значениях сопротивления 0 Ом 1кОм, и значениях ёмкости 0 Ф и 1нан.



в режиме измерения сопротивления клибруем "0" для этого замыкаем измерительные концы, зажимаем кнопку "1" и не отпуская "1" жмем кнопку "2" , видим на дисплее "ОК" значит данные занесены в eeprom, далее подбираем сопротивление 1К, как можно точнее, можно подстроечником многооборотистым, подключаем к концам измерительным жмем теперь кнопку "2" и одновременно кнопку "1" видим "ОК" и отпускаем , на этом калибровка сопротивлений закончена ; в режиме измерения ёмкости измерительные концы должны быть разомкнуты, жмем кнопку "1" и одновременно "2" видим "ОК", далее подключаем ёмкость 1нан и жмем кнопку "2" и одновременно "1" видим "ОК", на этом калибровка окончена.



Главная измерительная цепочка это конденсатор С5 и резистор R3. С5 необходимо подобрать металлопленочным, полистирольным или другим с малым ТКЕ, т.е. при изменении окружающей температуры, чтоб ёмкость уходила в незначительных приделах. Это можно проверить подогрев паяльником конденсатор и замерив его ёмкость. Чем больше сопротивление  R3  тем точнее меряет малые конденсаторы и тем дольше будет мерять большие и наоборот.



Резистор отвечающий за контрастность надо ставить подстроечный т.к. 3К тяжело будет угадать...или подбирать постоянный.



Пищалку buzer можно и не ставить, используется для:

 - при включении краткий писк

-  при переходе из одного режима к другому

-  при калибровке

При монтаже индикатора смотрите описание, выводы питания бывает по разному вывода 1 и 2 !





Источник: http://bezkz.su
